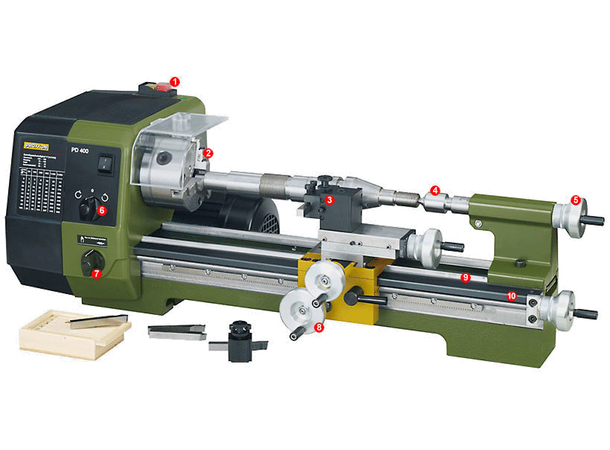

Proxxon presisjonsdreibenk PD 400
For plandreiing, lengdedreiing, konusdreiing, innvendig dreiing og
skjæring av utvendig og innvendig gjenger. For bearbeiding av stål,
metall (alu, messing etc.). Arbeider vibrasjonsfritt også ved største
belastning. Ekstra brede slipte prismevanger for optimal presisjon
og stabilitet. Stort utvalg av funksjonelt utstyr kan leveres. Vangen er
allerede utstyrt med en planfrest passflate for freseinnretningen PF 400
(med gjenget hull).
Tekniske data:
Avstanden mellom spissene 400 mm. Senterhøyde 85 mm. Maks. diameter
på emnet over support 116 mm. Vanger av støpejern med kraftig
tverribber, slipte prismeføringer. Overdimensjonert hovedspindel med
2 etterjusterbare koniske rullelager og innvendig MK-3 i chuckenden.
Gjennomgående boring i spindelen 20,5 mm. Kast på spindelen uten
chuck 5/1.000 mm.
Presisjonschuck med 3 bakker ø 100 mm. 6 spindelturtall ved omk
For plandreiing, lengdedreiing, konusdreiing, innvendig dreiing og
skjæring av utvendig og innvendig gjenger. For bearbeiding av stål,
metall (alu, messing etc.). Arbeider vibrasjonsfritt også ved største
belastning. Ekstra brede slipte prismevanger for optimal presisjon
og stabilitet. Stort utvalg av funksjonelt utstyr kan leveres. Vangen er
allerede utstyrt med en planfrest passflate for freseinnretningen PF 400
(med gjenget hull).
Tekniske data:
Avstanden mellom spissene 400 mm. Senterhøyde 85 mm. Maks. diameter
på emnet over support 116 mm. Vanger av støpejern med kraftig
tverribber, slipte prismeføringer. Overdimensjonert hovedspindel med
2 etterjusterbare koniske rullelager og innvendig MK-3 i chuckenden.
Gjennomgående boring i spindelen 20,5 mm. Kast på spindelen uten
chuck 5/1.000 mm.
Presisjonschuck med 3 bakker ø 100 mm. 6 spindelturtall ved omkobling/
omlegging av drivremmen Trinn 1:80/330/1.400 omdr./min.
Trinn 2 160/660/2.800 omdr./min. Motor 550W avgitt effekt. Praktisk
ratt med null justerbar gradinndelt krage (2 deler). For tverrsleiden og
øvre transport: 1 divisjon = 0.025mm. En omdr. = 1.0mm. For pinoldokken
og ledende spindel: 1 divisjon = 0.05mm. En omdr. = 1.5mm.
Auto feed har to hastigheter på 0,07 eller 0.14mm/omdr.
Integrert gjengeskjæreinnretning for høyre- og venstregjenger med 19 forskjellige
stigninger (metrisk): 0,2 – 0,25 – 0,3– 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7
– 0,75 – 0,8 – 0,9 – 1,0 – 1,25 – 1,50 –1,75 – 2,0 – 2,5 – 3,0 mm.
Også for tommegjenger 10 – 48 gjenger.
Inkl. Roterende senterspiss med MK 2 og 10 mm tannkranschuck
(MK 2 pasning B12). Ledespindel med trapesgjenger 12x1,5.
Tverrsleiden kan beveges 85 mm. Toppsleide 55 mm, svingbar for
konisk dreiing. Gradeinndeling 45°. Pinolen i bakdokka med
innv. morsekon MK 2, kan beveges utover til 40 mm. Ø 20 mm.
Med skala.
Maskinens størrelse:
ca 900 x 400 x 300 mm (L x T xH).
Vekt ca. 45 kg.
For dreistål 10x10 mm.
